D-Series | DH071 Grinder Pump Station

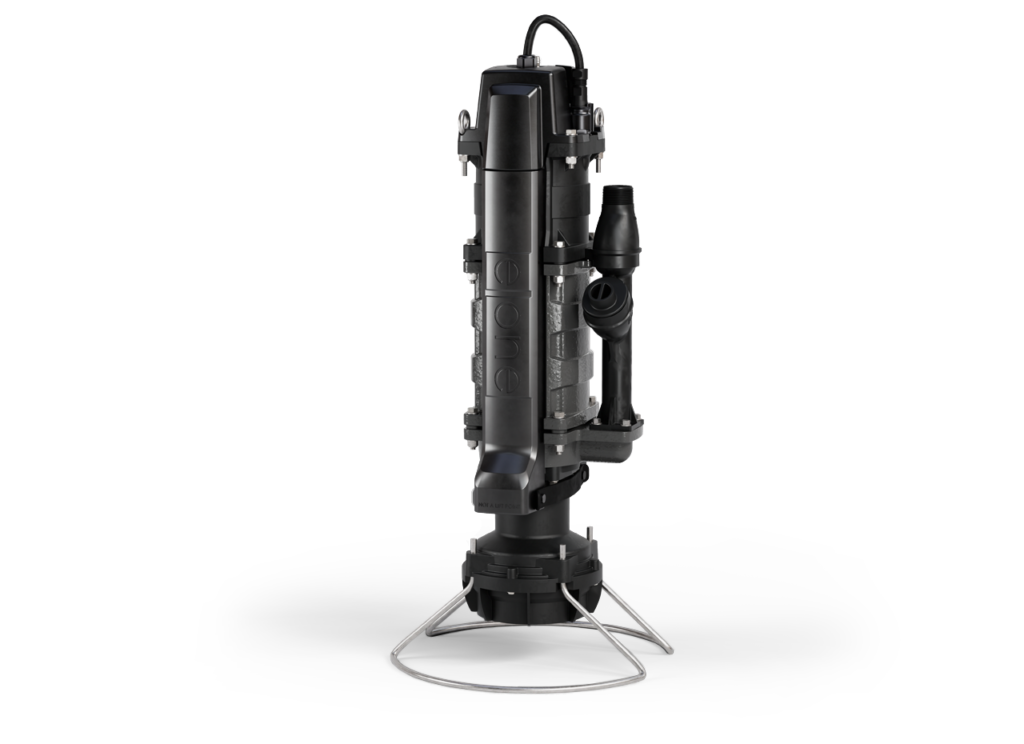

Acerca de la bomba trituradora Serie Extreme de E/One
Todos los sistemas de bombas trituradoras E/One que se ofrecen actualmente utilizan la bomba trituradora de la Serie Extreme.
La bomba trituradora se enciende y apaga automáticamente, y opera por períodos muy cortos varias veces al día. El consumo eléctrico es bajo: un hogar que utiliza 250 galones de agua por día debería consumir entre 6 kWh y 23 kWh por mes para operar la bomba. (El uso real de agua y energía variará dependiendo de la presión del sistema).
Más información: Folleto de la Serie Extreme de E/One
Información operativa
Motor: 1 HP, 1725 rpm, alto torque (par motor), arranque por capacitor, protección térmica, 240 o 120 voltios, 60 hertz, monofásico (1 fase).
Caudal:
15 gpm a 0 psig
11 gpm a 40 psig
7,8 gpm a 80 psig
Información eléctrica
Para una instalación monofásica estándar de 240 V, se requiere un interruptor termomagnético dedicado de 30 A, con cable calibre #10, hacia el panel E/One. Es necesario llevar las líneas L1, L2, Neutro (N) y Tierra (Gnd).
Si solo se dispone de alimentación eléctrica de 208 V, se requiere un transformador elevador/reductor (buck-boost) para elevar los 208 V a 240 V. La bomba E/One requiere un mínimo de 216 V para arrancar y operar de manera confiable.
Planos de diagramas de la bomba
Descargar los diagramas de piezas de las bombas trituradoras de la Serie Extreme y de los ensambles de los sensores de nivel.
Descripción general de la bomba trituradora E/One
¿En qué se diferencia la bomba SPD de E/One de las bombas centrífugas?

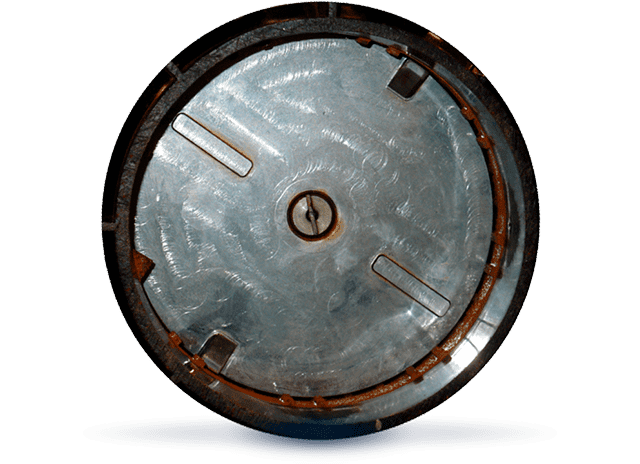

E/One
El rodete de corte de E/One de 5.25 pulg. (133 mm), de baja velocidad y alto torque, tiene una velocidad de entrada de 3.6 pies/seg (1.09 m/s), lo que introduce lentamente los desechos en el cortador y es menos propenso a atascarse, trabarse o sofocarse.
Las paletas en el rodete de corte de E/One agitan las aguas residuales, lo que ayuda a mantener el tanque limpio y previene la acumulación de sedimentos.
El mecanismo triturador de E/One no requiere estar afilado para funcionar correctamente y es un verdadero macerador en lugar de un cortador/rebanador. Los equipos que rebanan no funcionan adecuadamente una vez que los bordes de las cuchillas pierden el filo.

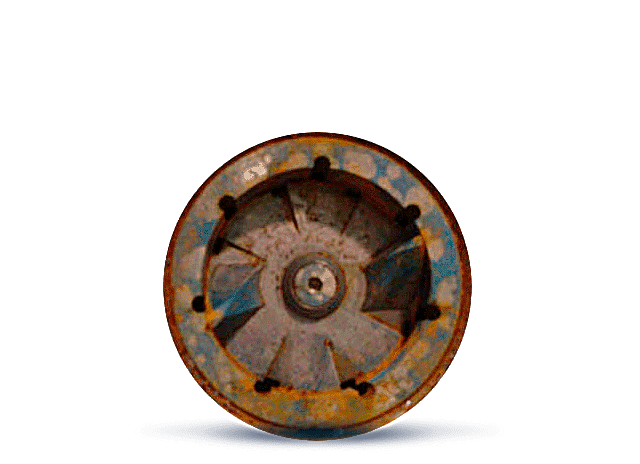

Otras
Los rodetes de corte pequeños de 2.5 pulg. (63.5 mm) de diámetro tienen una velocidad de entrada mucho mayor, de 22 pies/seg (6.94 m/s), lo que genera un aumento en los atascos, trabas y sofocación.
Los rodetes de mayor velocidad se desgastan más rápido y producen menor agitación, lo que resulta en una mayor retención de sedimentos en el tanque.

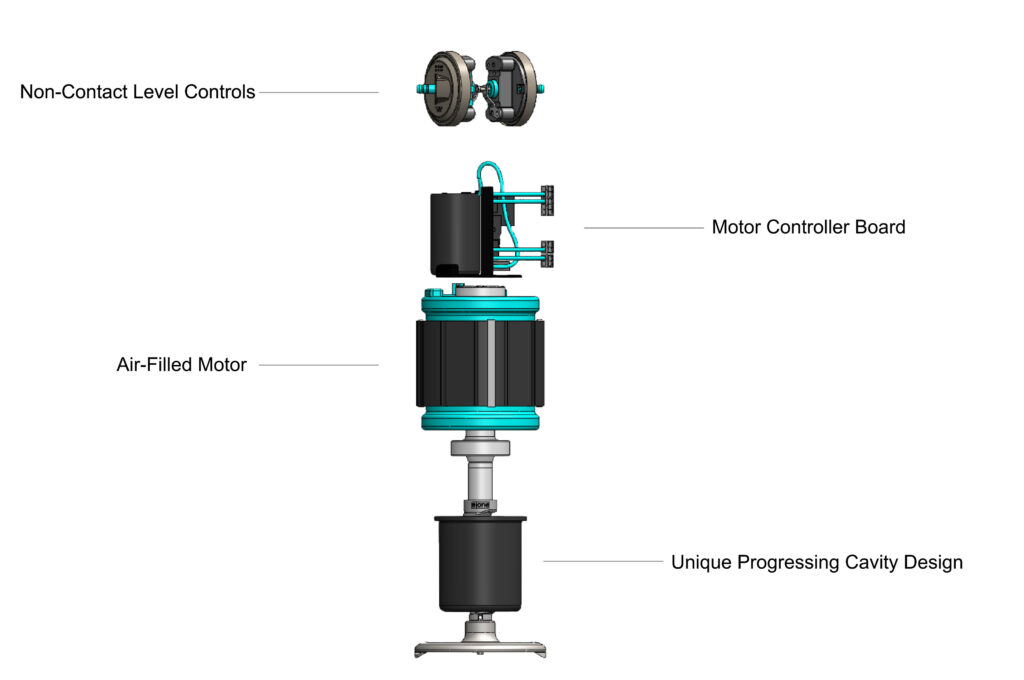

¿Qué hace diferente a la bomba trituradora E/One frente a otras bombas trituradoras?
Diseño exclusivo de bomba de cavidad progresiva

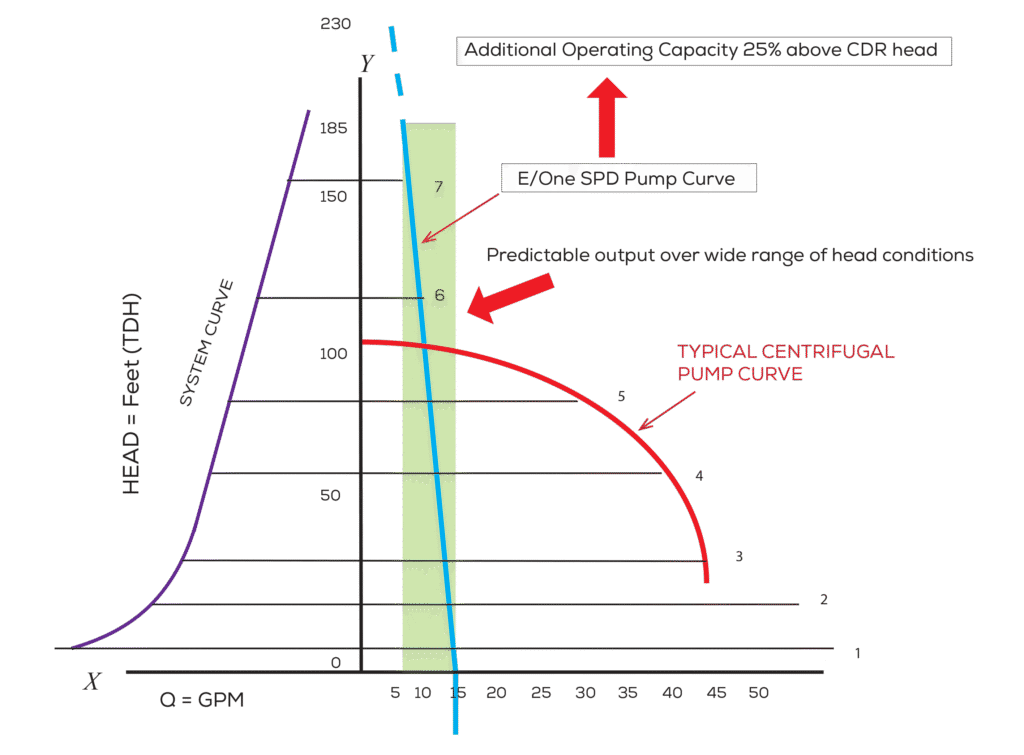

Curvas de la bomba
Cómo se compara la curva de la bomba E/One con las bombas trituradoras centrífugas. Descargar la curva de la bomba E/One.
