La estación WH101F cuenta con un diseño de tanque de foso húmedo abierto (open-wetwell) y es adecuada para instalación en áreas propensas a inundaciones. Las bombas trituradoras transportan las aguas residuales desde el hogar hacia el alcantarillado central y/o al sistema de tratamiento a través de tuberías de diámetro pequeño.

Equipada con la bomba trituradora E/One Extreme, la WH101F ofrece un nuevo nivel de confiabilidad y robustez.

(Para estaciones que utilizan el foso húmedo universal, fabricadas DESPUÉS del 18 de diciembre de 2023)

Planos de la WH101F (PDF, 1.5 mb)

Planos de la WH101F (DXF comprimido, 2.5 mb)

Curva de la bomba de la Serie Extreme (PDF)

Instrucciones de instalación de la WH101F (PDF)

Descargar cálculos y supuestos de fuerza de balasto NA0842P01 (PDF, 2.4 mb)

(Para estaciones que utilizan el foso húmedo corrugado, fabricadas ANTES del 18 de diciembre de 2023)

Planos de la WH101F (PDF, 1.5 mb)

Planos de la WH101F (DXF comprimido, 2.5 mb)

Curva de la bomba de la Serie Extreme (PDF)

Instrucciones de instalación de la WH101F (PDF)

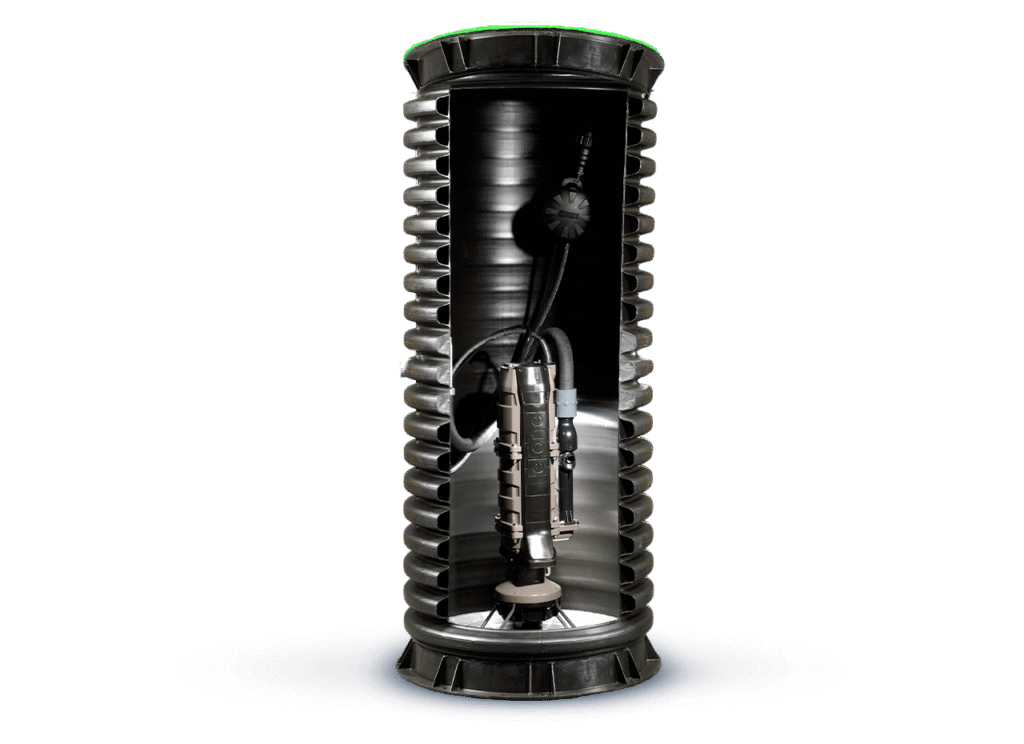

La estación de bombeo trituradora WH101F de E/One consta de una bomba dentro de un tanque de foso húmedo abierto. La bomba trituradora, los controles del motor y el sistema de detección de nivel están integrados en una unidad compacta, fácilmente extraíble para su mantenimiento.

• El modelo WH101F cuenta con un cable que conecta los controles del motor con los controles de nivel a través de pasamuros impermeables.

El tanque está fabricado en polietileno de alta densidad (HDPE) resistente a la corrosión y de alta tenacidad. La WH101F es una estación sellada y hermética, capaz de soportar una inundación de hasta 15 pies (4.5 metros) por encima de la parte superior de la estación. Este tipo de condición de inundación no afectará la operación continua de la bomba; el propietario puede confiar en un servicio ininterrumpido.

El ensamble de la válvula de retención (check) interna, ubicada en la bomba trituradora, está diseñado a la medida para una operación sin obstrucciones y libre de problemas. E/One requiere la instalación de su válvula UNI-LATERAL de acero inoxidable para evitar que el contraflujo del sistema de alcantarillado ingrese a la estación de bombeo trituradora.

Conexiones de entrada: Empaque de entrada de 4″ estándar para tubería DWV. Otras configuraciones de entrada disponibles de fábrica.

Conexiones de descarga: La descarga de la bomba termina en una rosca hembra de 1-1/4″ NPT o en una conexión para cementar (embone). Puede adaptarse fácilmente a tubería de PVC de 1-1/4″ o a cualquier otro material requerido por los códigos locales.

Nota técnica:

Caudal:
15 gpm a 0 psig
11 gpm a 40 psig
7,8 gpm a 80 psig
