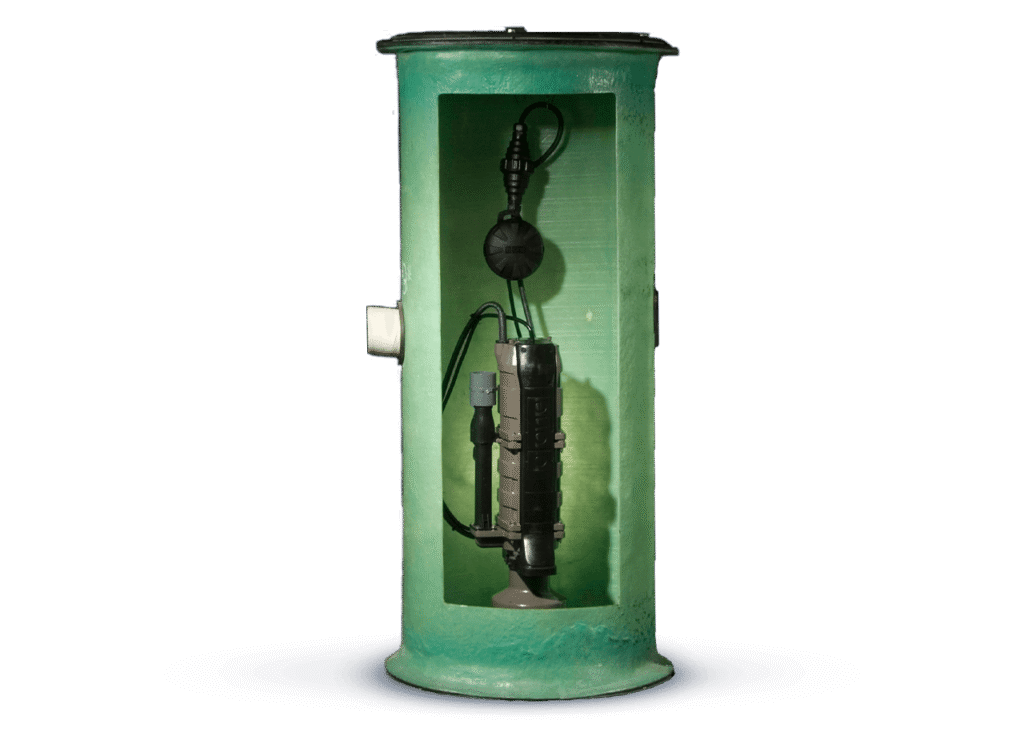

La Serie W es la estación de bombeo trituradora más versátil de E/One: hay disponible una variedad de tanques, cubiertas, descargas, entradas y paneles. Las bombas trituradoras transportan las aguas residuales desde el hogar hacia el alcantarillado central y/o al sistema de tratamiento a través de tuberías de diámetro pequeño.

Las estaciones de fibra de vidrio de la Serie W están disponibles con una bomba trituradora (símplex) y hasta cuatro bombas (cuádruplex).

Planos del tanque de fibra de vidrio de la Serie W (PDF, 1 mb)

Planos del tanque de fibra de vidrio de la Serie W (DXF comprimido, 5 mb)

Curva de la bomba de la Serie Extreme (PDF)

Instrucciones de instalación de fibra de vidrio (PDF, 1.9 mb)

La estación de bombeo trituradora de E/One consta de una bomba dentro de un tanque de foso húmedo abierto. Las estaciones pueden configurarse con una, dos, tres o cuatro bombas trituradoras. Hay varios tamaños de tanque disponibles, dependiendo del número de bombas necesarias. Consulte los archivos de los planos para conocer las opciones de tanques disponibles con cada estación.

La bomba trituradora, los controles del motor y el sistema de detección de nivel están integrados en una unidad compacta, fácilmente extraíble para su mantenimiento.

Los tanques están disponibles para adaptarse a una amplia variedad de profundidades. E/One requiere la instalación de su válvula UNI-LATERAL de acero inoxidable para evitar que el contraflujo del sistema de alcantarillado ingrese a la estación de bombeo trituradora.

Conexiones de entrada: Arandela de entrada de 4″ estándar para tubería DWV. Otras configuraciones de entrada disponibles de fábrica.

Conexiones de descarga: La descarga de la bomba termina en una rosca hembra de 1-1/4″ NPT. Puede adaptarse fácilmente a tubería de PVC de 1-1/4″ o a cualquier otro material requerido por los códigos locales.

Caudal:
15 gpm a 0 psig
11 gpm a 40 psig
7,8 gpm a 80 psig
