La estación de bombeo trituradora simplex modelo DH071 de E/One es ideal para viviendas unifamiliares: se puede instalar en el patio o en el sótano y ofrece una capacidad de 70 galones. Las bombas trituradoras recogen las aguas residuales de la vivienda y las envían a la red de alcantarillado central o al sistema de tratamiento a través de tuberías de pequeño diámetro.

Este modelo se conocía anteriormente como Farrell 210, GP 210 o GP 2010.

(Para Estaciones Que Utilizan El Pozo Húmedo Universal, Fabricado DESPUÉS Del 18 De Diciembre De 2023)

Planos de DH071 (PDF, 1.5 mb)

Planos de DH071 (zipped DXF, 5.2 mb)

Curva de la bomba de la Serie Extreme (PDF)

DH071 Instrucciones de instalación (PDF, 1.9 mb)

Descargar Cálculos y suposiciones de fuerza de lastre NA0842P01 (PDF, 2.4 mb)

(Para Estaciones que Utilizan el pozo húmedo corrugado, Fabricado ANTES Del 18 De Diciembre De 2023)

Planos de DH071 (PDF, 1.5 mb)

Planos de DH071 (zipped DXF, 1.5 mb)

Curva de la bomba de la Serie Extreme (PDF)

DH071 Instrucciones de instalación (PDF, 1.5 mb)

Jim Welsh describe la estación de bombeo de la amoladora DH071:

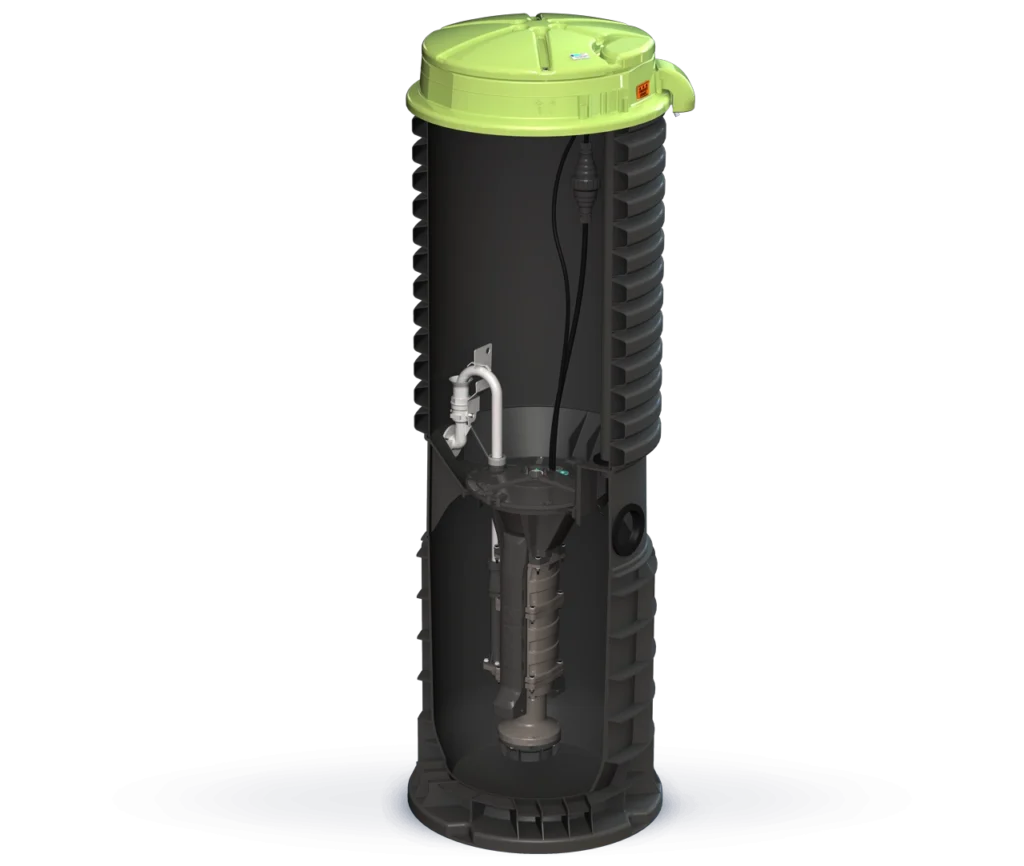

La estación de bombeo trituradora DH071 consta de una bomba y un depósito con un acceso seco. La bomba trituradora utiliza interruptores de presión integrados con detección de nivel en lugar de flotadores: la bomba tipo “núcleo” es compacta y se puede quitar fácilmente para su servicio si es necesario.

• El modelo DH071 tiene un cable que conecta los controles del motor con los controles de nivel mediante penetraciones estancas.

El depósito está hecho de HDPE resistente a la corrosión y ofrece una capacidad de 70 galones. Un solo DH071 es ideal para una vivienda unifamiliar promedio y puede usarse para hasta dos viviendas cuando las normativas lo permitan y con el consentimiento de la fábrica. El DH071 puede soportar caudales de 700 galones diarios.

Hay estaciones disponibles para instalaciones tanto en interiores como en exteriores. Las estaciones exteriores permiten una amplia gama de profundidades, adecuadas tanto para climas cálidos como fríos (véase los dibujos anteriores). E/One requiere la instalación de su UNI-LATERAL de acero inoxidable  para evitar que el reflujo del sistema de drenaje entre en la estación de bombeo trituradora.

Conexiones de entrada: Empaque de entrada de 4″ estándar para tubería DWV (desagüe, desperdicio y ventilación). Otras configuraciones de entrada disponibles de fábrica.

Conexiones de descarga: La descarga de la bomba termina en una rosca hembra de 1-1/4″ NPT. Puede adaptarse fácilmente a tubería de PVC de 1-1/4″ o a cualquier otro material requerido por los códigos locales.

Cauda:
15 gpm a 0 psig
11 gpm a 40 psig
7,8 gpm a 80 psig
