Los kits laterales de E/One Sewer Systems, a menudo llamados “llaves de banqueta”, “kits de límite de propiedad” o “válvulas de retención (check)”, cuentan con todos los componentes comúnmente necesarios para conectar una estación de bombeo trituradora de E/One al colector principal de alcantarillado.

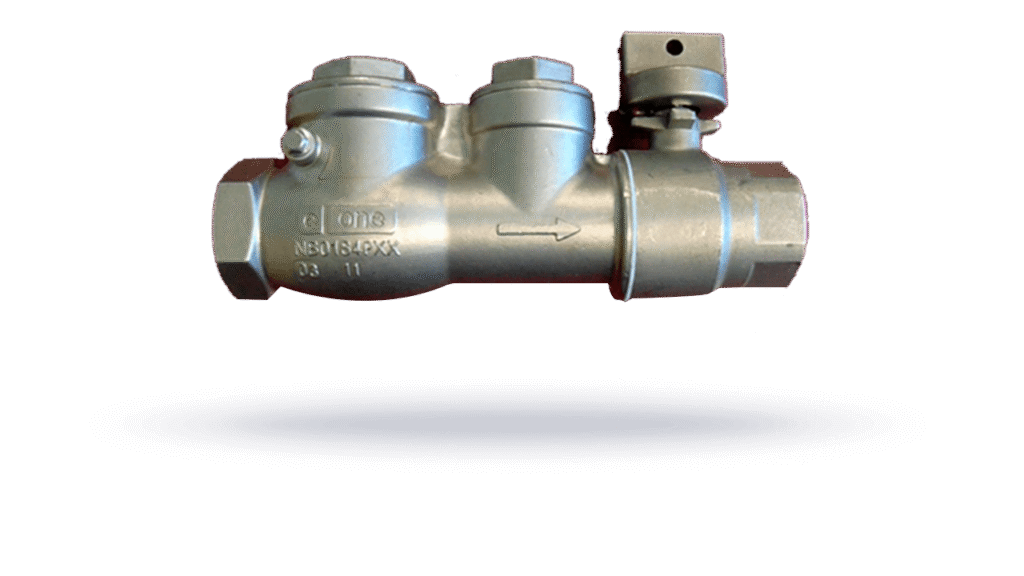

Disponible en tamaños de 1.25 pulgadas (mostrado arriba) y 2 pulgadas, la UNI-LATERAL® es una unidad integrada que consta de una válvula de retención (check), una válvula de esfera y un registro de limpieza (cleanout) en un solo módulo compacto: una primicia para el mercado doméstico. Su diseño versátil reduce en gran medida la posibilidad de vías de fuga, simplificando y acelerando la instalación, al tiempo que cumple con todos los códigos y regulaciones. El diseño avanzado de la UNI-LATERAL® protege eficazmente contra el contraflujo potencialmente dañino.

• Diseño de paso completo (full-port) de 1.25″ o 2″
• Diseñada para usarse con tuberías de alcantarillado a presión de PVC (solo UNI-LATERAL® de 1.25″) y HDPE
• Construcción en acero inoxidable 316
• Disponible con o sin conexiones
• Diseñada y probada para una presión de servicio de 235 psi

Consulte el folleto a continuación para obtener más información sobre las conexiones adaptadoras.

UNI-LATERAL® de 1.25″ (PDF)

UNI-LATERAL® de 1.25″ (DXF comprimido)

UNI-LATERAL® de 2″ (PDF)

UNI-LATERAL® de 2″ (DXF comprimido)

Instalación interior típica, mostrando la lateral (Plano #LM000111, PDF)

Instalación exterior típica (Plano #LM000112, PDF)

Conexión típica de lavado/purga (Plano #LM000113, PDF)

Instalación lateral típica (Plano #LM000114, PDF)

Conexión típica de caída (Plano #LM000115, PDF)

Conexión típica de lavado/purga terminal (Plano #ESD 10-0094, PDF)

Instalación interior típica, mostrando la lateral (Plano #LM000111, DXF comprimido)

Instalación exterior típica (Plano #LM000112, DXF comprimido)

Conexión típica de lavado/purga (Plano #LM000113, DXF comprimido)

Instalación lateral típica (Plano #LM000114, DXF comprimido)

Conexión típica de caída (Plano #LM000115, DXF comprimido)

Conexión típica de lavado/purga terminal (Plano #ESD 10-0094, DXF comprimido)
