La WH472 es una de las estaciones de bombeo trituradoras de mayor capacidad de E/One y una excelente opción para aplicaciones comerciales ligeras. Esta estación dúplex (2 bombas) ofrece una capacidad de 476 galones y puede manejar flujos de hasta 3500 GPD (galones por día).

Planos de la WH472 (PDF, 1 mb)

Planos de la WH472 (DXF comprimido, 4.5 mb)

Curva de la bomba de la Serie Extreme (PDF)

Instrucciones de instalación de la WH472 (PDF, 2 mb)

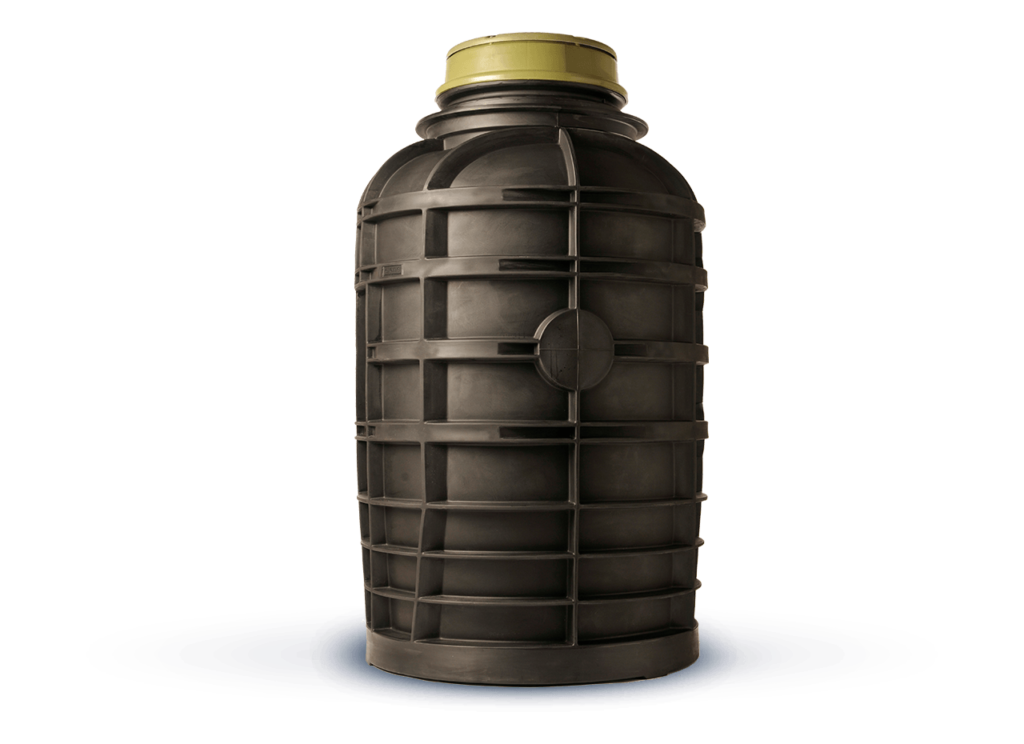

La estación de bombeo trituradora WH472 de E/One consta de de dos bombas trituradoras de la serie Extreme dentro de un tanque de foso húmedo abierto. Las bombas trituradoras, los controles del motor y el sistema de detección de nivel están integrados en unidades compactas, fácilmente extraíbles para su mantenimiento.

El tanque está fabricado en polietileno de alta tenacidad resistente a la corrosión. Diseñado específicamente para aplicaciones de alcantarillado a baja presión, la capacidad óptima del tanque de 476 galones proporciona un amplio almacenamiento. Una sola unidad WH472 puede recibir flujos de hasta 3500 galones por día.

Las estaciones están disponibles en varias alturas para adaptarse a los diferentes requerimientos de profundidad de enterramiento. Consulte los planos (arriba) para obtener más información. E/One requiere la instalación de su válvula UNI-LATERAL de acero inoxidable para evitar que el contraflujo del sistema de alcantarillado ingrese a la estación de bombeo trituradora.

Conexiones de entrada: Empaque de entrada de 4″ estándar para tubería de PVC. Otras configuraciones de entrada disponibles de fábrica.

Conexiones de descarga: La descarga de la bomba termina en una rosca hembra de 1-1/4″ NPT. Puede adaptarse fácilmente a tubería de PVC de 1-1/4″ o a cualquier otro material requerido por los códigos locales.

Caudal:
15 gpm a 0 psig
11 gpm a 40 psig
7,8 gpm a 80 psig
